UTP Patchkabels

Een patchkabel is een kabellengte die wordt verkocht met connectoren die reeds aan beide uiteinden zijn geïnstalleerd. UTP is Unshielded Twisted Pair-kabel, het meest gebruikte kabeltype voor Ethernet-netwerken. Ethernet is de meest algemeen toegepaste reeks normen voor de fysieke eigenschappen van netwerken.

UTP Kabel Varianten

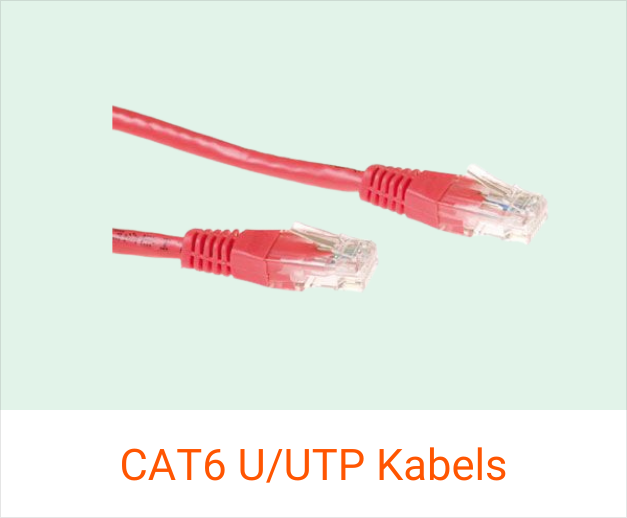

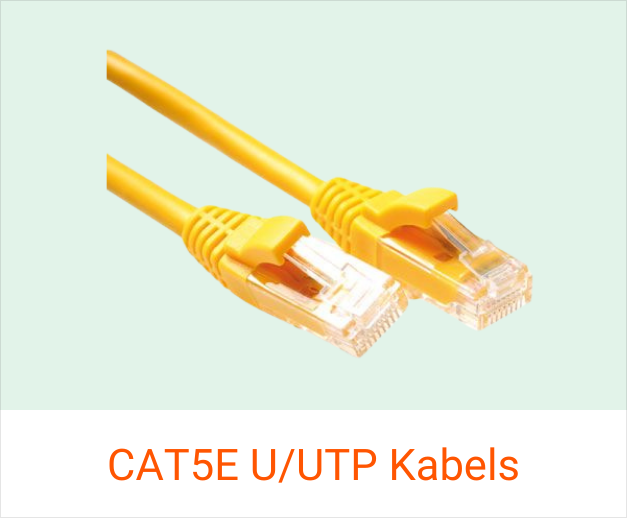

• U/UTP kabel - kabel die bestaat uit 4 niet-afgeschermde getwiste paren en geen buitenste afscherming heeft.

• F/UTP kabel - kabel die bestaat uit 4 niet-afgeschermde getwiste paren, maar wel een buitenste folie afscherming heeft. Dit is een afgeschermde kabel.







CAT6A U/FTP Patchkabels	Multimode Glasvezel kabels	Netwerk kasten
CAT6A S/FTP Patchkabels	Singlemode Glasvezel kabels	Patchpanelen
CAT6 S/FTP Patchkabels	Prefab Singlemode Glasvezel kabels	Netwerk Switches & Adapters
CAT8 S/FTP Patchkabels	Prefab Multimode Glasvezel kabels	Draadloos Netwerk
	SFP Glasvezel Modules



Ethernet Patchkabel

Unshielded Twisted Pair is zo nauw verbonden met de Ethernet-normen dat het vaak Ethernet-kabel wordt genoemd. Een UTP patchkabel zal in computerwinkels worden aangeprezen als "Ethernet kabel". Dit is niet helemaal waar. Unshielded Twisted Pair is een van de kabeltypen die voor Ethernet-netwerken worden aanbevolen. Andere typen die momenteel worden aanbevolen zijn single-mode en multi-mode glasvezelkabel. Computerwinkels vermelden deze kabeltypen echter nooit als "Ethernetkabel", maar alleen als UTP. Het feit dat de Ethernet-kabel in zakjes die in computerwinkels wordt aangetroffen, reeds van connectoren is voorzien, maakt het strikt genomen een patchkabel, en niet alleen UTP-kabel.

Niet-afgeschermd twisted pair is zo gebruikelijk in netwerken omdat het goedkoper is dan de andere vormen van kabel die door Ethernet-normen worden aanbevolen. Het is goedkoper omdat er geen metalen afscherming onder het plastic omhulsel van de kabel hoeft te worden aangebracht. De afscherming in andere kabels beschermt de draden binnenin tegen magnetische interferentie door de omgeving. In UTP worden paren kabels in elkaar gedraaid. De twee draden in het paar stellen de positieve en negatieve draden van een volledige stroomkring voor. Wanneer een stroom langs een draad loopt, creëert hij een magnetisch veld rond die draad. Magnetische interferentie uit de omgeving versmelt met dat magnetische veld. Wanneer de positieve en negatieve draden om elkaar zijn gedraaid, heffen hun magnetische velden elkaar op en nemen ze de magnetische interferentie uit de omgeving mee.
